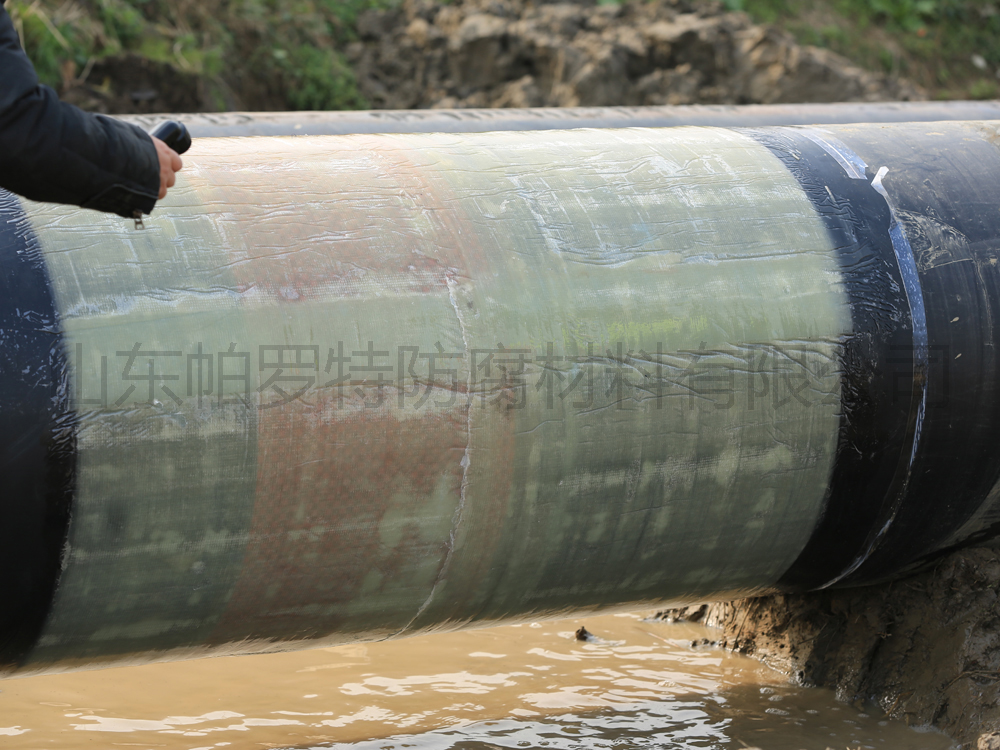

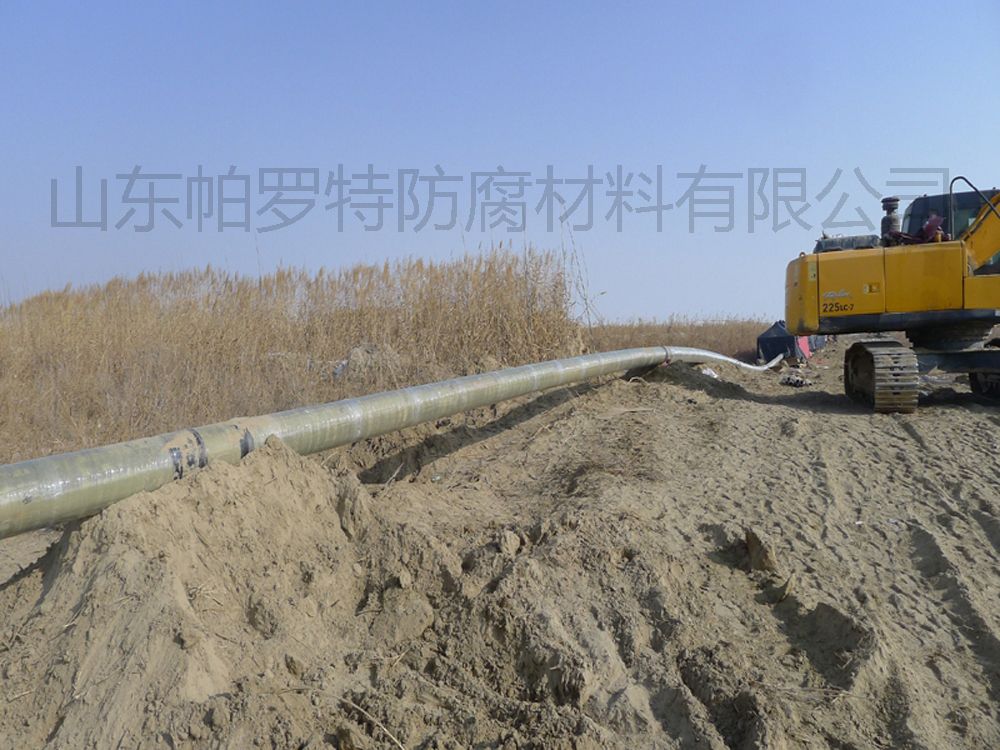

CND光敏固化玻璃钢保护套预浸带简称为：CND光固化保护套、CND光敏玻璃钢保护套、CND光敏固化玻璃钢保护套。产品的开发方向是定向钻穿越保护材料。此外，产品已广泛应用于普通埋地管线补口，穿越管道补口，穿越管道整体包覆，石方段防腐管外层防护，海边钢桩外防护等。
CND光敏固化玻璃钢保护套预浸带采用布毡复合编织增强纤维技术、环氧-聚氨酯光敏树脂技术、表面弥散强化技术、挤压浸胶技术、嵌入式搭接无空鼓包覆技术、柔性环氧涂料底面粘接技术制成。因此产品具有以下特点：
①高强度、高刚性、抗形变能力强。施工完毕的CND光固化保护套抗拉强度达到280MPa，抗变形载荷达到350N/5mm。
②高韧性、高抗裂性。CND光固化保护套固化后，在三点弯曲试验中，可以达到弯曲5°不开裂。即使局部承受巨大变形，产品也不会碎裂。
③对3PE、FBE具有高粘接力。CND光固化保护套同RX-1涂料配合使用，对钢铁的粘接达到13MPa（达到双层环氧补口涂层的水平）；对FBE涂层达到12.7MPa；对3PE涂层达到4—10MPa。
④表面高硬度。CND光固化保护套肖氏硬度达到90。（备注：钢管硬度：100，硬铝硬度：86，铝型材硬度：58）
⑤无空鼓搭接，整体包覆。产品采用双层错边技术生产，制作的保护层可完全消除环向搭接处的空鼓区，并实现对头搭接的四面粘接。
⑥高收缩率。CND光固化保护套具有较高的收缩率，1.5%--3%。
CND光敏固化玻璃钢保护套预浸带是我公司的三大核心产品系统之一。
序号 | 项目 | 性能指标 | 测试方法 | |
1. | 厚度，mm | 1.3-3.0 | GB/T6672-2001 | |
2. | 抗拉强度，MPa | 纵向 | ≥250 | GB/T1447-2005 |
横向 | ≥200 | |||
3. | 弹性模量，GPa | 纵向 | ≥10 | GB/T1447-2005 |
横向 | ≥10 | |||
4. | 复合层粘接强度，MPa | 对钢管 | ≥10 | ASTM-D4541 |
对FBE | ≥10 | |||
对3PE | ≥4 | |||
5. | Shore-D 硬度 | ≥90 | GB/T2411-2008 | |
6. | 巴柯尔硬度 | ≥65 | GB/T3854 | |
7. | 抗弯曲，3°，0℃ | 无裂纹 | SY/T0315-2005 | |
8. | 复合层砂箱试验（100次） | 边缘无翘起 | SY/T1477-2014 | |
9. | 抗冲击，J | ≥24 | SY/T0315-2005 | |
10. | 耐划伤性 | ≤500 | SY/T4113-2007 | |
11. | 耐磨性，23±2℃，L/μm | ≥3 | SY/T0315-2005 | |
12. | 顶破强度，23±2℃，N | ≥2000 | GB/T20027 | |
13. | 补口复合层耐阴极剥离 | 23℃，28d | ≤15 | SY/T0315-2005 |
65℃，48h | ≤15 | |||
